应急救援前指通信系统解决方案

一、方案背景与设计原则

当前城市化进程持续提速，高层地下建筑、超大综合体建筑大量涌现，各类突发事件发生概率显著上升。当遭遇严重自然灾害、重大公共事件时，公众通信网络极易因流量拥塞、物理损毁陷入“断网、断电、断路”的三断状态，传统依赖公网的通信体系完全无法支撑现场指挥需求。因此必须构建一套专用、可控的应急无线通信专网，保障音视频信号全程畅通，为现场应急指挥提供最可靠的通信生命线。

本通信系统方案严格遵循七大核心设计原则：以可靠性为基础，确保核心功能在灾害场景下不丧失，具备长期稳定运行能力；以实用性为导向，关键装备成熟稳定，支持公网、Mesh、Wifi、卫星等多种网络接入，保障路由抗毁，适配各类复杂灾害环境；以兼容性为前提，全面兼容市面主流通信终端，最大化利旧现有装备，采用通用接入标准实现跨设备互联互通；以便捷性为核心，所有核心设备轻量化模块化设计，支持一键开机快速部署，贴近基层实战需求；以标准性为底线，所有软硬件的信息编码、通信协议严格执行国家及行业相关规范；以可扩展性为支撑，支持后续功能升级扩容，适配新装备新战法；以可维护性为保障，提供直观简便的运维手段，降低一线人员操作门槛。

二、系统整体架构设计

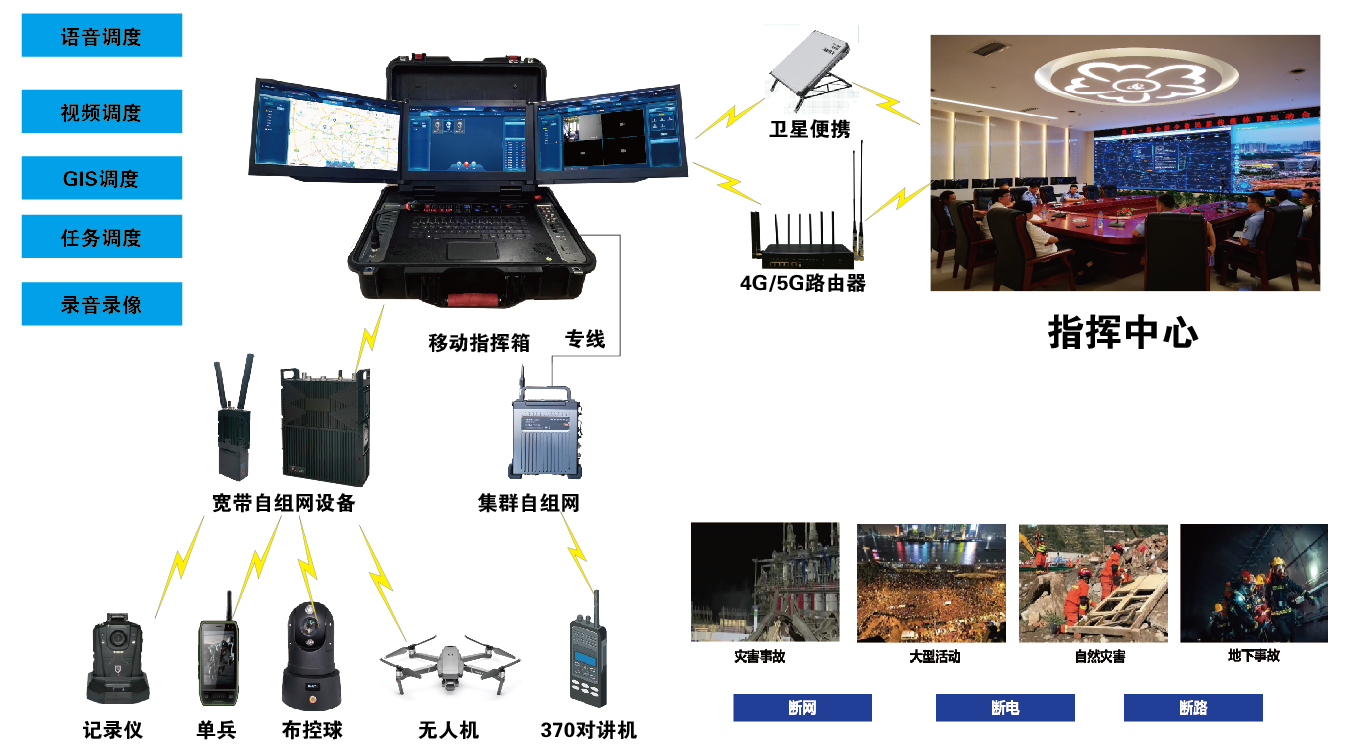

本前指通信系统以便携式移动指挥箱为核心中枢，搭建“宽窄带自组网为本地覆盖、卫星链路为远程互联”的双层通信架构，整体由Mesh宽带自组网设备、370M窄带自组网设备、现场应急指挥箱、无人机、单兵终端、多路径传输链路六大模块组成。

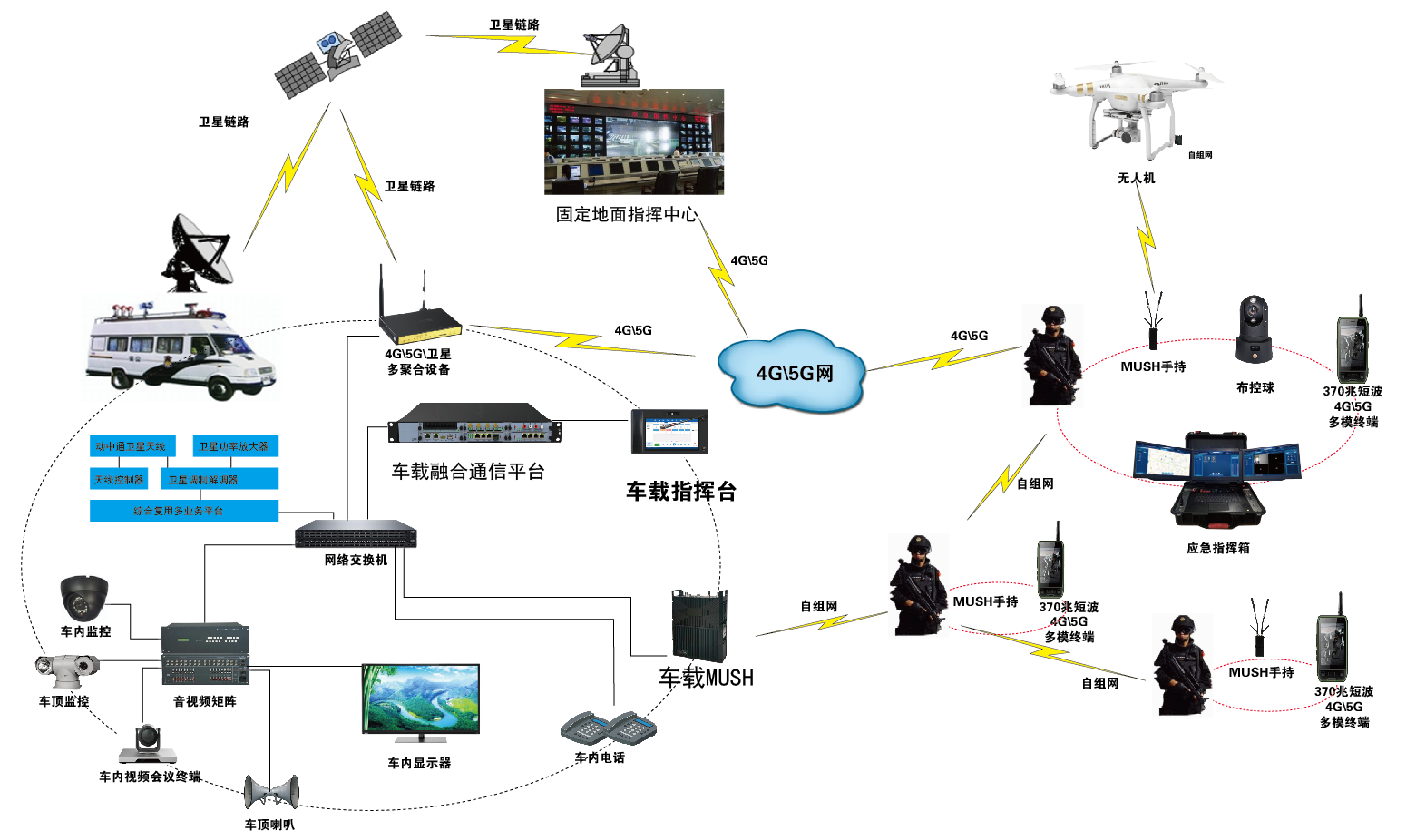

系统通过指挥箱内置的融合通信平台，将音视频资源、多类型网络链路深度整合，把执法记录仪、布控球、对讲机、单兵终端等各类现场采集设备统一接入指挥专网，再通过4G/5G公网、有线、卫星、微波等多冗余链路实现与后方指挥中心的互联互通，既可以将现场实时语音、高清视频回传至后端，也可以把后方的指挥指令、研判画面实时推送到前端救援人员终端，实现现场态势零距离感知、前后端联动指挥的能力。

其中宽带自组网作为现场高速通信骨干，依托5G/软件无线电SDR技术的OFDM多载波调制、智能天线MIMO、无中心化Mesh架构，具备自组网、自修复、多跳级联特性，开机30秒即可自动生成宽带网络，网络断连后终端可在1秒内重新入网，支持在遮挡非视距、快速移动的复杂场景下提供100Mbps以上传输带宽，最远通视传输距离可达50公里以上。370M窄带自组网则作为基础语音通信兜底，无中心部署无需基站支撑，终端节点间可自行构建无线链路，支持链状、网格状、树状任意网络拓扑，实现多级信号转发和稳定的分级调度通信。

三、核心硬件通信设备配置

所有核心通信装备均经过严苛的环境适配验证，满足极端灾害场景下的稳定运行要求：

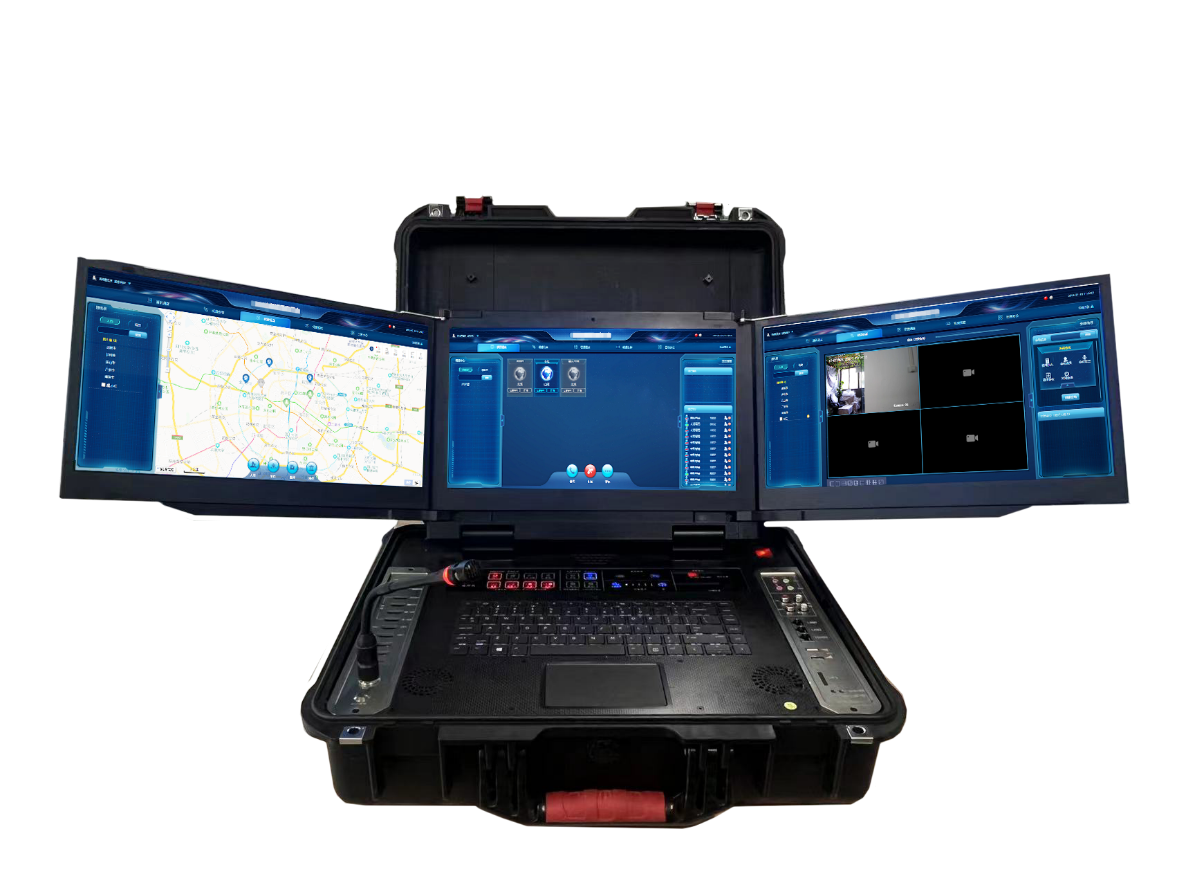

1. 便携式指挥箱：整机重量仅11KG，搭载三块15.6寸1080P高清屏，可同时显示地图、视频、调度三类画面，采用物理隔离独立双系统设计，双系统分别接入不同网络端口，无需额外安全设备即可跨网运行。内置可拆卸锂电可支持4小时以上自主供电，同时支持市电、发电机、车载电源多模式供电，集成全套指挥调度服务，无需外接后台服务器即可独立支撑现场通信指挥全流程业务，支持宽带自组网、PDT、DMR等多类无线通信系统接入。

2. 370M窄带自组网背负电台：防护等级达IP67，工作温度覆盖-25℃~+50℃，支持≥32跳自组网传输，输出功率15W，内置15Ah大容量电池可持续工作14小时，接收灵敏度≤-118dBm，北斗/GPS定位水平精度优于5米，可实现无基站支撑下的全域语音通联。

3. 宽带无线自组网全系列设备：包含手持、背负、车载、机载四类形态，全系支持32跳以上中继传输，路由切换时间仅0.8秒，800公里/小时高速移动场景下仍可稳定通信，工作频段70M-6GHz可按需定制，支持AES128/AES256可选加密，配备智能选频、自主跳频能力，抗干扰性能优异，完全适配城市密集区域、林区、地下空间等复杂场景。

4. 全自动卫星通信便携站：整机重量≤14kg，支持单人携行，一键启动后2分钟内即可完成自动对星入网，Ku频段最高业务速率可达27Mbps，搭载AES-256位链路加密+终端身份认证双重防护，完全满足极端三断场景下的远程通信兜底需求。

四、典型场景通信适配部署

针对三大高频应急场景制定专属通信部署规范，最大化保障通信链路可用性：

在抢险救援指挥调度场景中，一线救援人员携带手持式/背负式自组网节点深入灾区内部，30秒内即可完成宽窄带专网搭建，在图像传输出现卡顿的点位灵活增设中继节点，优先选择靠近墙体、窗口的位置架设设备，避开救援进攻与撤退路线，快速打通地面、地下、空中的多跳传输链路，保障现场高清视频实时回传指挥中心。

在地铁透地无线通信场景中，采用链状中继+网状冗余的混合拓扑部署，沿着隧道方向每隔200米布设一台中继节点，每3个链状节点增设一台网状冗余节点，任意单个节点损毁后网络仍可通过冗余路径完成信号传输，既可以作为现有地铁专网的延伸覆盖，也可在公网故障时作为应急备份，实现地上地下的穿透式通信。

在林区无线监控保障场景中，将回传中继节点部署在山脉制高点，车载台安装于指挥车与巡护车上，徒步巡护员携带轻量化手持自组网终端深入林区，配合机载自组网节点升空形成空中覆盖层，完全消除林区信号盲区，实现火情数据、现场视频的全天候实时回传。

整套通信系统完全不依赖公共通信资源，抵达灾害现场即可快速构建独立自主的应急通信专网，全方位满足“呼得通、看得清、调得动”的前指指挥核心需求。
